Техническая спецификация

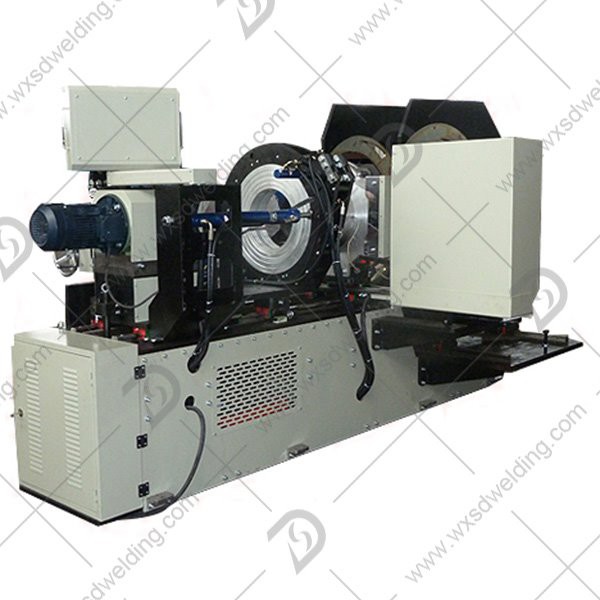

◆ Аппарат для сварки оплеткой пластиковых труб SDM315

◆ Диапазоны сварки:

Основные трубы: 90 мм ～ 315 мм Патрубок: 32 мм ~ 125 мм

(См. Подробную стандартную таблицу конфигурации)

◆ Области применения: ПЭ, ПП и ПВДФ.

◆ Рабочее напряжение: ～ 220 В ± 10% ， 50 Гц

Общая мощность: 2,7 кВт, включая: строгальный инструмент ： 0,75 кВт, нагревательную пластину ： 1,2 кВт, двигатель гидроагрегата: 0,75 кВт

◆ Горячий модуль с покрытием из ПТФЭ, регулируемая ручка для контроля температуры, разница в температуре поверхности нагревательной пластины ≤ ± 7 °.

◆ Температура окружающей среды: －10 ° ～ 45 °

◆ Электронный таймер обратного отсчета времени нагрева и охлаждения. Система управления PLC.

◆ Вся машина состоит из основной рамы, нагревательной плиты, горячего модуля, кольцевой пилы, строгального инструмента, гидравлического блока и опоры.

Стандартная таблица конфигурации

Размер блока: мм

Магистральные трубы и патрубки: SDR11

Основная труба Патрубок	90	110	125	160	180	200	225	250	315
32	⊙	⊙	⊙	⊙	⊙	⊙	⊙	⊙	⊙
50		⊙	⊙	⊙	⊙	⊙	⊙	⊙	⊙
63				⊙	⊙	⊙	⊙	⊙	⊙
75				⊙	⊙	⊙	⊙	⊙	⊙
90					⊙	⊙	⊙	⊙	⊙
110							⊙	⊙	⊙
125								⊙	⊙

Обозначение «⊙» может быть выполнено для седельной фурнитуры.

СПИСОК ПРИНАДЛЕЖНОСТЕЙ

Пункт	Описание	Ед. изм	Кол-во	Замечание
1	Базовая рама	набор	1
2	Рабочий стол	набор	1
3	Гидроагрегат	набор	1
4	Формы	набор	1
5	Сверла	Набор	1
Вложение с машиной
1	Двойной гаечный ключ	Шт.	1	17 ～ 19 мм
2	Двойной гаечный ключ	Шт.	1	30 ～ 32 мм
3	Отвертка	Шт.	1	150 мм
4	Накидной гаечный ключ	Шт.	1	24мм
5	Специальный болт для плашек	набор	1
6	Внутренний шестигранный ключ	набор	1	4～14
7	Специальный болт для зажима	набор	1
8	Инструкция по эксплуатации	Шт.	1
Запасные части
1	Прибор контроля температуры	шт.	1
2	Специальный болт для плашек	набор	1
3	Скребок	шт.	1

СПИСОК ПРОВЕРКИ

Пункт	Размер с упаковкой （мм）	NW (кг)	ГВт (кг)	Замечание
1	2550×2050×1500	1900	2050	Базовая рама
2	780×630×750	185	200	горячий модуль
3	610×560×520	60	71	кольцевые пилы
Общее:	8,4 куб.	2145	2321
